超聲探傷儀
  • 超聲探傷儀
  • 超聲探傷儀
  • 超聲探傷儀
  • 超聲探傷儀

超聲探傷儀

產品型號
YP-CTS2
產品價格
11000元
咨詢立享優惠
【產品簡介】探測范圍：0-6000mm，聲速：1000-15000m/s，支持數據導出，垂直線性誤差：≤3%

產品詳情

產品概述：

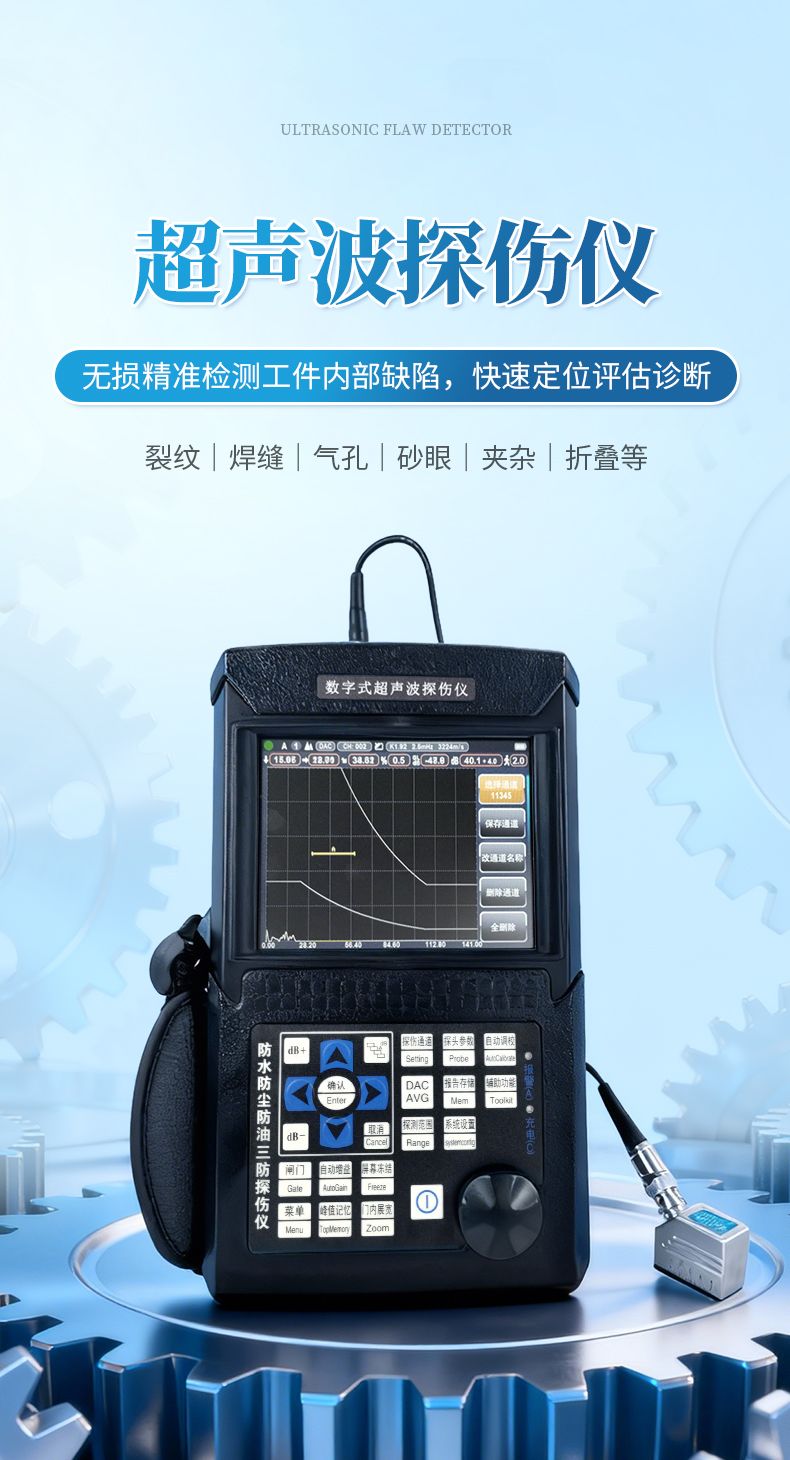

CTS2數字超聲波探傷儀能夠快速便捷、無損傷、準確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、航空航天、鐵路交通、汽車、機械等領域。它是檢測行業的重要儀器。

主要功能：

1、高精良定量、定位，適合較近和較遠距離探傷的要求；

2、近場盲區小，適合小管徑、薄壁管探傷的要求；

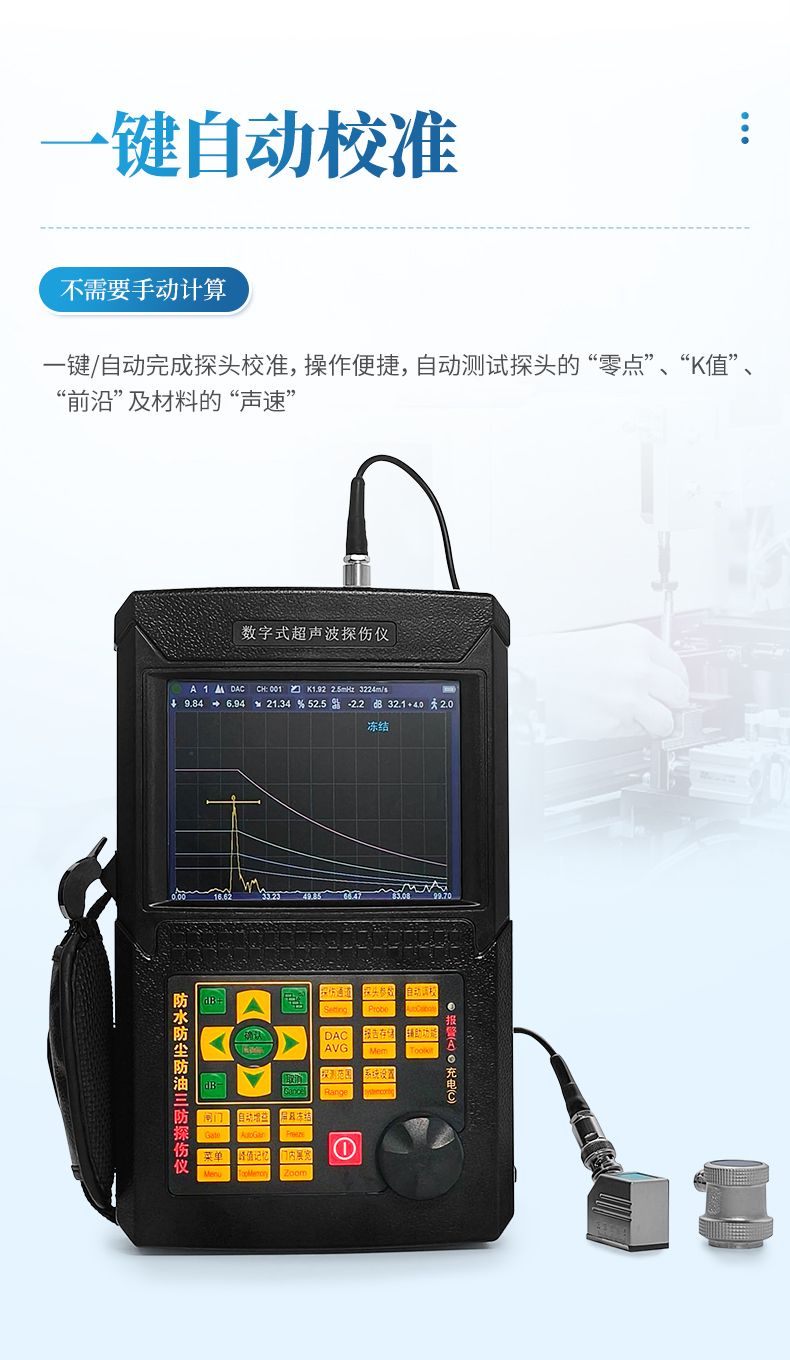

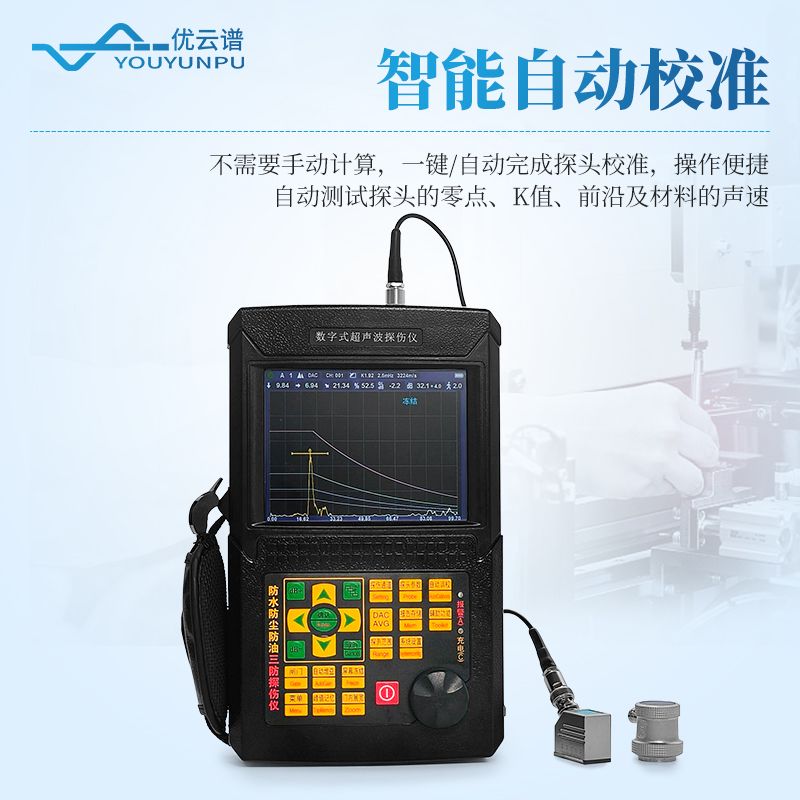

3、自動校準：一鍵式自動校準，操作便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；

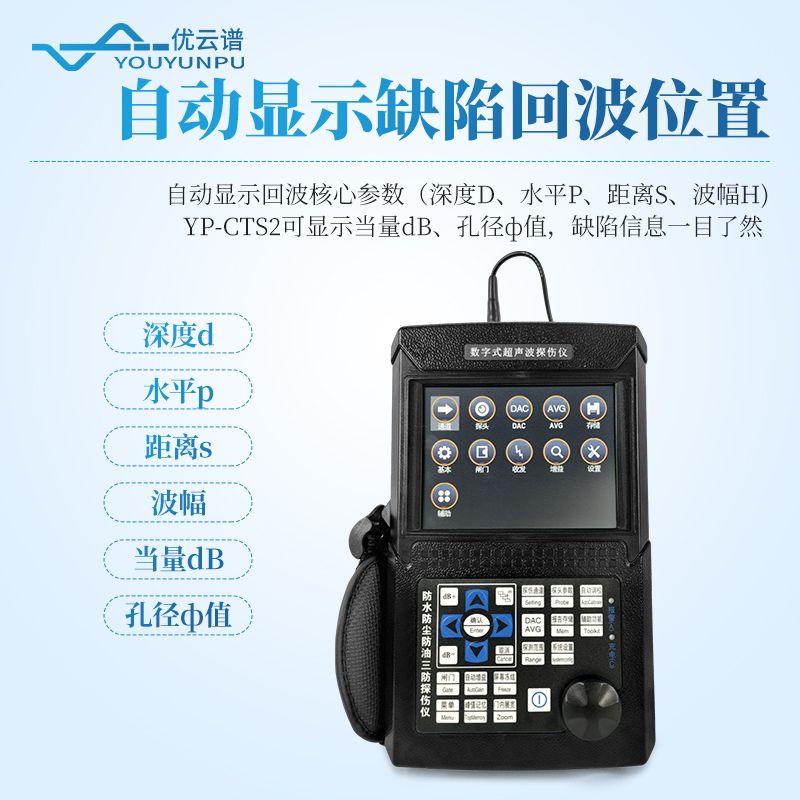

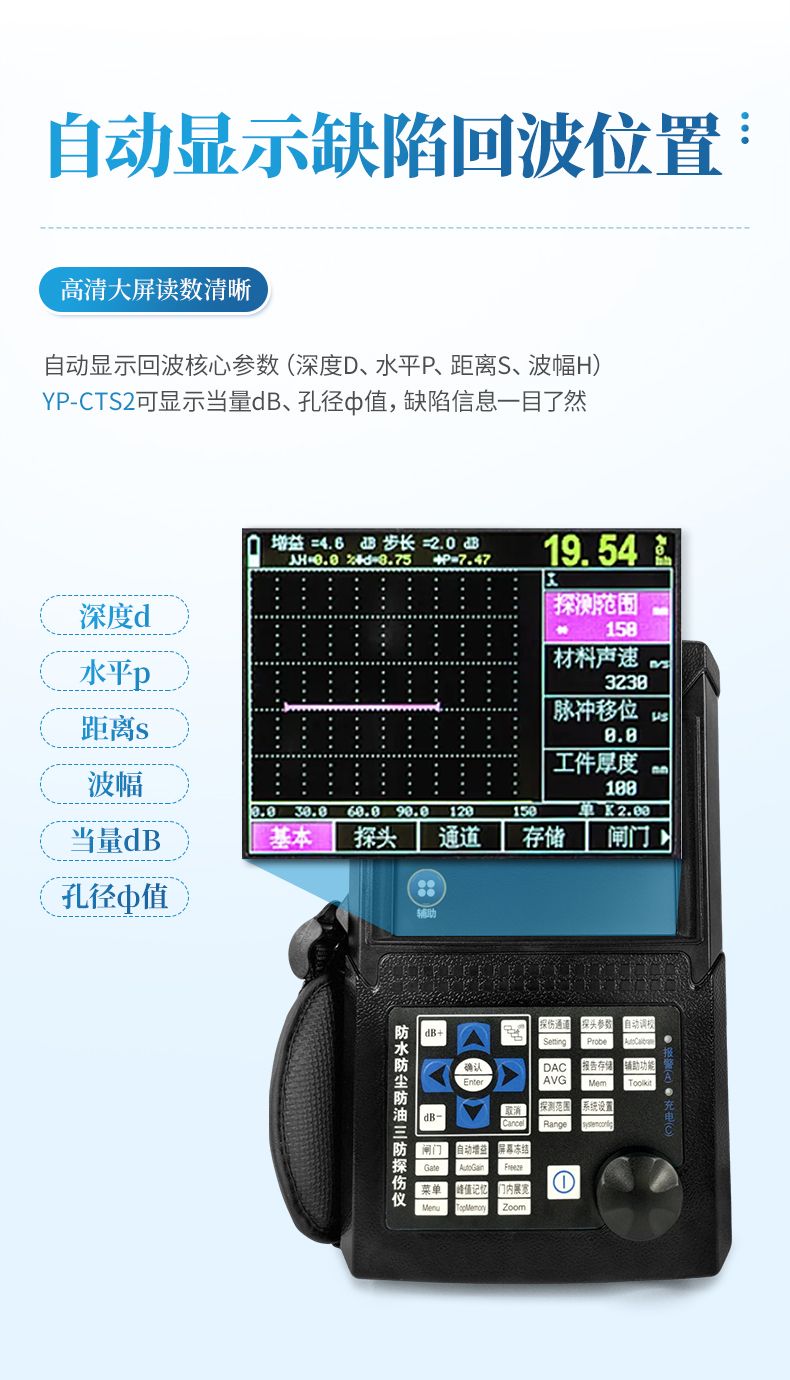

4、自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；

5、自由切換三種標尺（深度d、水平p、距離s）；

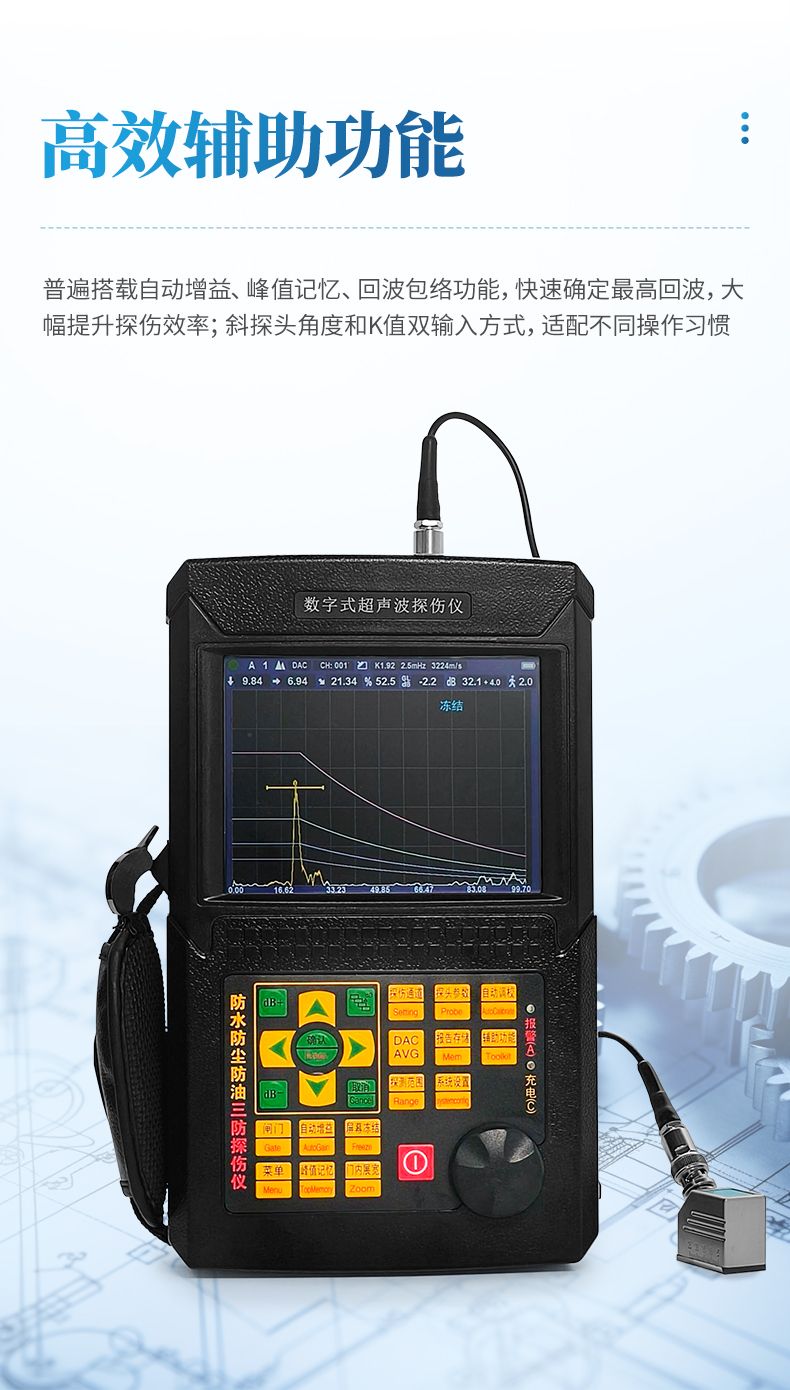

6、自動增益、回波包絡、峰值記憶功能提高了探傷效率；

7、φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值,大平底自動計算；

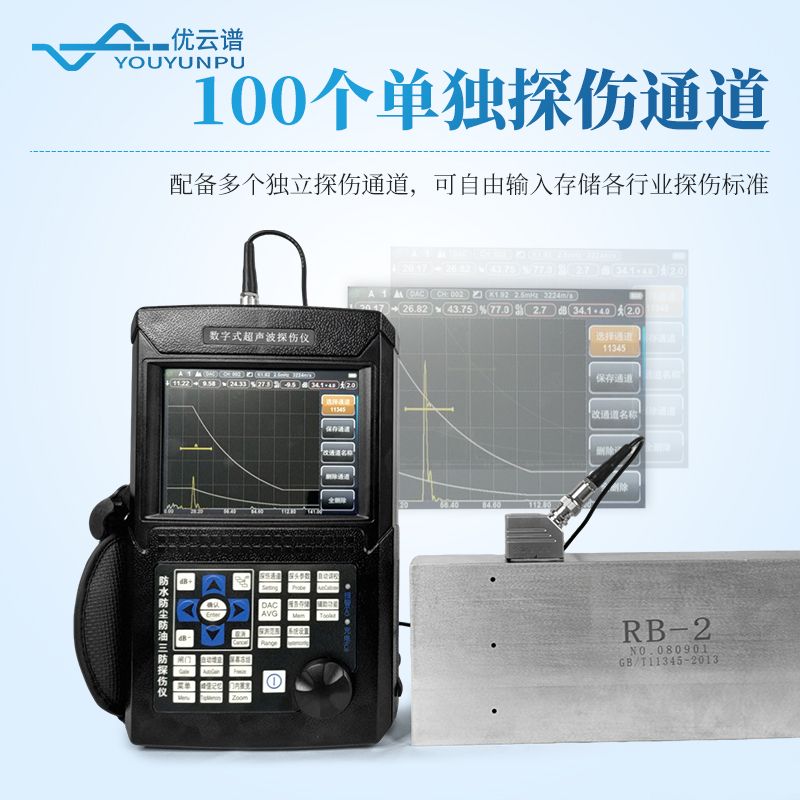

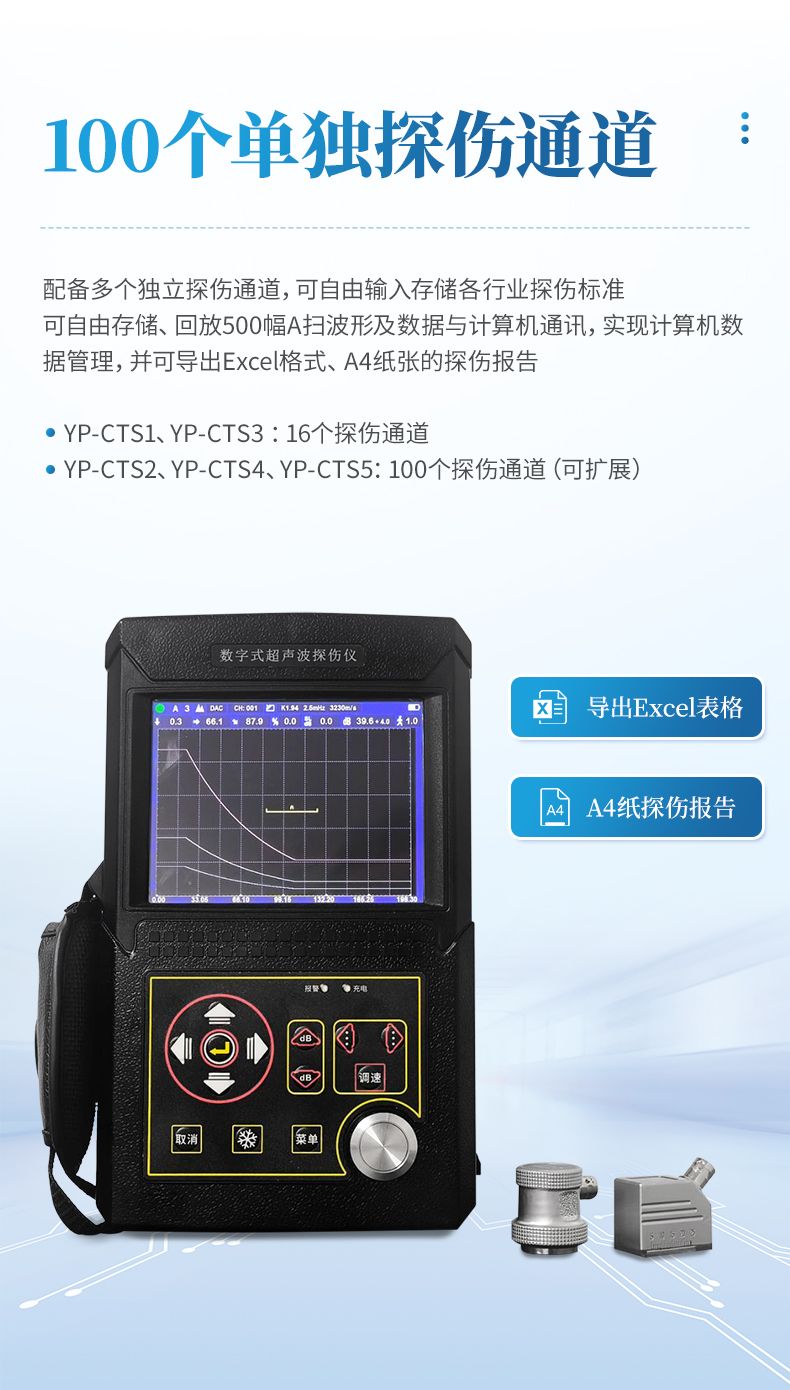

8、100個單獨探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；

可自由存儲、回放500幅A掃波形及數據；

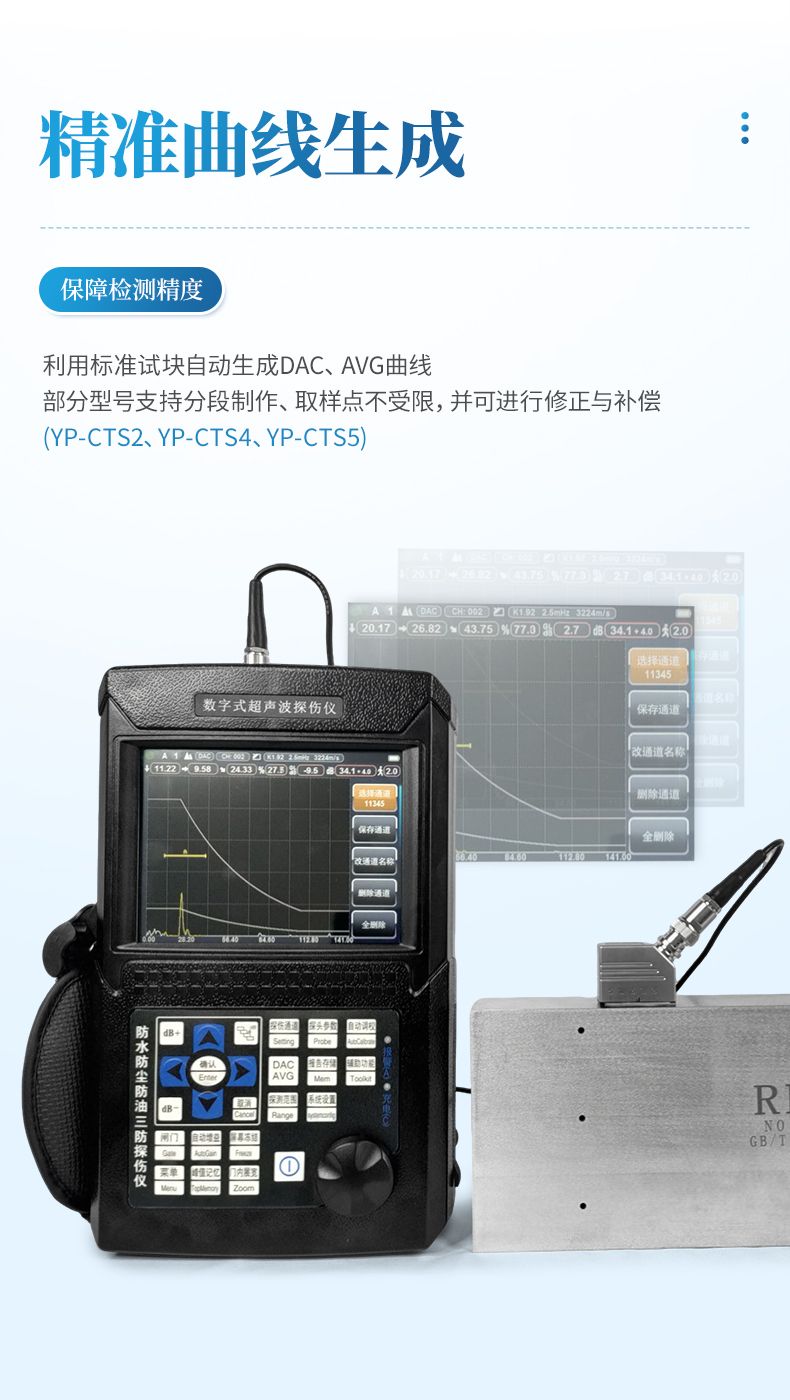

9、DAC、AVG自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；

10、13個內置探傷標準可調出；

11、可以自由輸入任意行業標準；

12、發射脈沖寬度和強度可調；

13、與計算機通訊，實現計算機數據管理，并可導出Excel格式、A4紙張的探傷報告；

14、IP65標準鋁鎂合金外殼，堅固磨損低，防水防塵，抗干擾能力好；

15、26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；

16、性能安全環保鋰電池供電，可連續工作10小時。

17、實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；

18、掉電保護，存儲數據不丟失；

19、探傷參數可自動測試或預置；

20、數字抑制，不影響增益和線性；

21、增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正。

22、真正的三防設計，可以保障用戶在復雜的現場和野外不受雨水、油污、粉塵等的侵蝕，讓探傷儀的使用壽命大大延長。

輔助功能：

1、角度和K值兩種輸入方式

2、回波次數分析

3、電源狀態指示

4、閘門聲光報警

5、DAC聲光報警

6、屏幕的凍結和解凍

7、時鐘顯示

產品特點：

1、按鍵簡潔，操作簡單；

2、大屏幕高亮顯示，可以滿足在陽光下、涵洞中探傷的要求。

技術參數：

項目技術數據
掃描范圍0～6000mm鋼縱波
工作頻率0.4MHz～20MHz
垂直線性誤差≤2.5%
水平線性誤差≤0.1%
增益110dB
靈敏度余量＞62dB（深200mmΦ2平底孔）
分辨力＞40dB（5N20）
動態范圍≥32dB
噪聲電平＜8%
重復發射頻率100~1000HZ
聲速范圍1000～11000（m/s）
工作方式直探頭、斜探頭、雙晶、穿透
數字抑制（0～80）%，不影響線性與增益
工作時間連續工作10小時以上（鋰電池）
環境溫度（-20～70）℃（參考值）
相對濕度（20～95）% RH
外型尺寸238×155×46（mm）
重量1.2KG

型號區別：

型號CTS1CTS2CTS升級系列
探測范圍0-60000-60000-10000
聲速(m/s)1000-100001000-15000500-18000
最大增益(dB)110dB110dB120dB
探頭頻率(MHz)0.5-100.5-100.2-15
垂直線性V
水平線性H		V<3%
H<0.2%		V<2%
H<0.2%		V<2%
H<0.2%
檢波方式全波全波全波
A D 位 數8位8位10位
采樣頻率100M100M160M
系統主頻200M200M300M
FPGA主頻200M200M300M
支持標準數量只支持一種自定義標準支持全部10余種標準支持全部10余種標準
國內版校準方式雙弧法雙弧法雙弧法
探傷過程錄像××無限時
B 掃描××√
配色方案一種黃色方案五種五種
支持語言國內版：默認僅中文
出口版：默認僅英文		國內版：全5種
出口版：4種無中文		國內版：全5種
出口版：4種無中文
導出報告方式
U盤直接導出PDFU盤直接導出PDF
重復頻率不可調節16-100016-2000
整套探傷工藝導入16個通道可導入導出500個可導入導出500個可導入導出
支持閘門數量國內版1個/出口版2個兩個兩個
探頭阻尼不可調節50-400歐50-400歐
裂紋測高×√√
發射強度不可調節25-500V25-500V
脈沖寬度不可調節15-51015-510
焊縫圖示動態刷新√√√
參數調節方式按鈕可調速/對話框按鈕/波輪/對話框按鈕/波輪/對話框
單電工作時長8小時8小時15小時
支架單一角度單一角度單一角度
外觀尺寸240*160*40238×155×46240*160*40
重量1.31.21.3

標準配置：

主機1臺
直探頭1個
斜探頭1個
電源適配器1個
探頭連接線1個
使用說明書1本
產品包裝箱1個
合格證、裝箱卡、保修卡1套

可選配：

PC超聲波探傷儀通訊軟件份
標準試塊塊
耦合劑瓶
